绝缘油介电强度测试仪冲洗完毕后，打开系统，避免 O 型圈等长时间暴露在有机蒸汽中。f) 测量结果按(1)式计算，即式中：c——被测油样中某尺寸范围的颗粒数量，个/100mL：—某尺寸范围的粒径若干次平行测量结果的平均值，个/100mL；——稀释液中某尺寸范围的颗粒数量，个/100mL；——油样体积，mL；——稀释液体积，mL。g) 精密度：3 次平行测量中，大于 5μm 颗粒总数的相对误差为±6％。h) 试验结果：以 3 次测量结果的平均值作为结果值。3.3 注意事项a) 从设备的取样阀取样时，先放油将取样阀冲洗干净。在不改变流量的情况下，取油至专用采样瓶的 4/5 容积处。如有的设备不能连接导管取样时，应尽量缩短开瓶时间，取样后，先移走取样瓶，然后再关闭取样阀。油样应密封保存，不要倒置测试时再启封。b) 每年校准一次颗粒数检测仪，并按照粒径大小，检查和重新定标。c) 被测油样的黏度过大，可用清洁液将油样稀释后，重新脱气、测量。d) 测试前检查绝缘油中应无可见的颗粒杂质。3.4 检测验收a) 检查试验数据与试验记录是否完整、正确。b) 恢复试验仪器设备到试验前状态。4 检测数据分析与处理500kV 及以上变压器、电抗器油中大于 5μm 污染颗粒数不超过 3000 个/100mL，则认为试验合格。如果油中大于 5μm 污染颗粒数有明显的增长趋势，应缩短检测周期，加强监控。当油中大于 5μm 颗粒数超过标准时，应进行滤油处理。5 检测报告检测结束后，应在 15 个工作日内将检测报告整理完毕并录入 PMS 系统，检测报告格式见附录 A 。

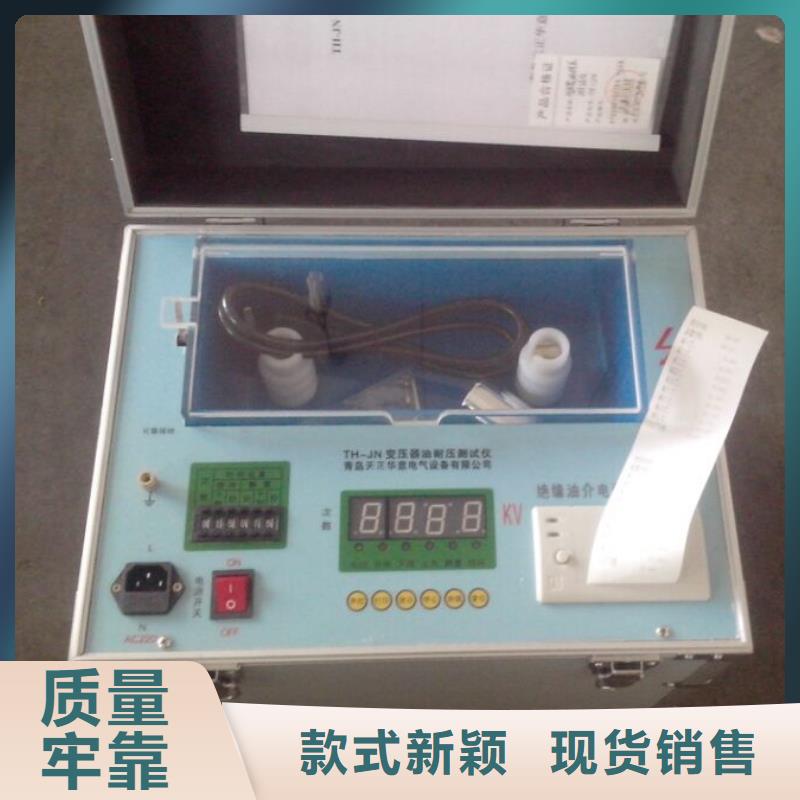

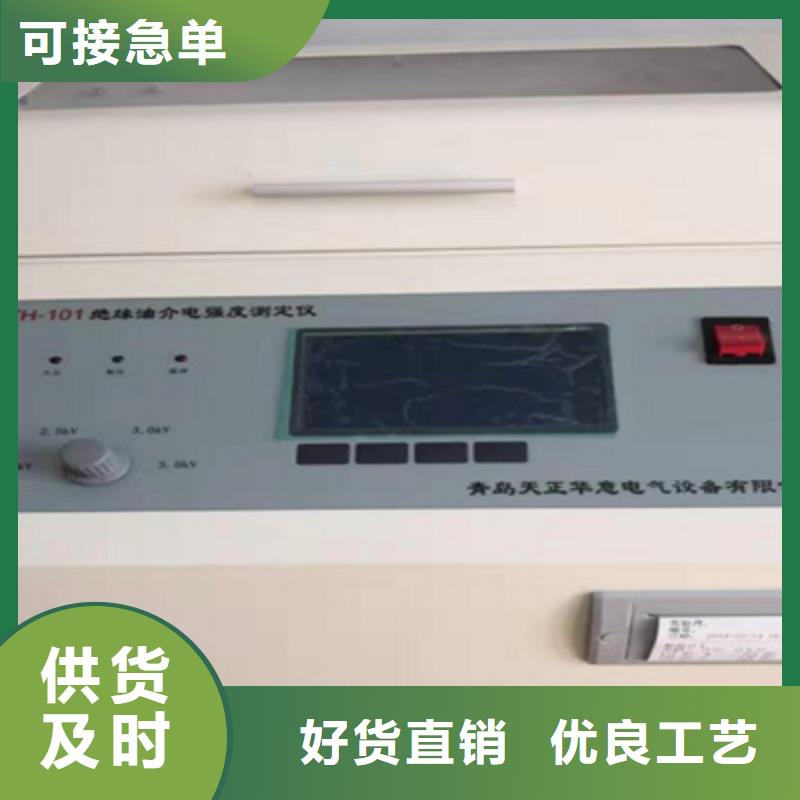

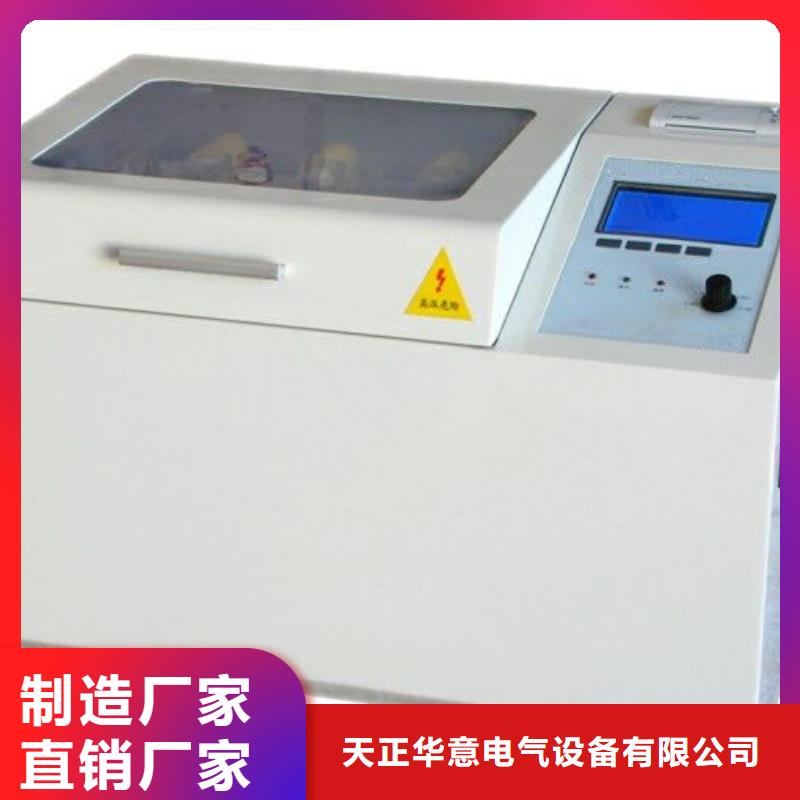

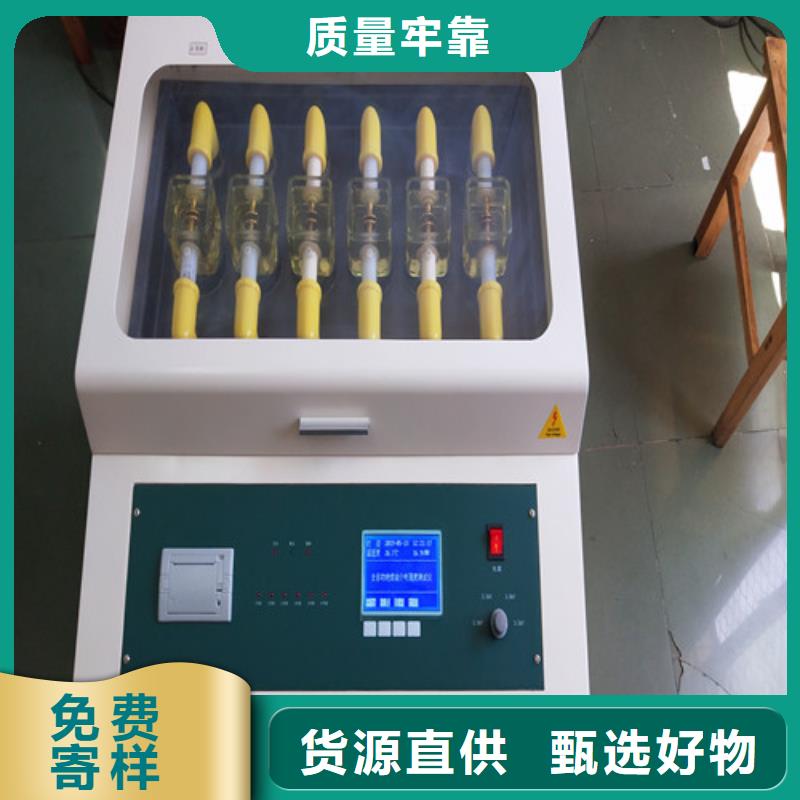

绝缘油介电强度测试仪机箱及面板部件说明全自动绝缘油介电强度测试仪1.液晶显示屏；2.功能键；3.打印机；4.升压速率切换开关；5.指示灯；6.油杯仓盖；7.温、湿度传感器；8.地线柱；9.电源插口；10.电源开关；11.高压标志1. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；2. 功能键 选择设置操作参数；3. 打印机 打印单次及多次测试结果的平均值；4. 切换开关选择不同升压速率；5. 指示灯 灯亮时表示相关操作步骤正在进行中；6. 油杯仓盖打开后放入或取出油杯，关闭后方可进行测试；7. 温湿传感器 测量摄氏温度和相对湿度，并转换为数字信号加以显示；8. 地线柱 可靠的地线连接柱；9. 电源插座良好插接AC 220V 50Hz电源线；10. 电源开关控制仪器电源通断；11. 高压标志提示高压危险的三角标志。六、操作步骤图解1. 插接电源线，打开电源开关，液晶屏显示开机页面（图1）图1 开机页面2. 在图1页面下，按 设置 键进入下一级页面（图2）；图2 选择子页面3. 在图2页面下，按 选择 键移动光标√ 至 GB1986处，按 确认 键即可进入国标1986设置子页面（图3）。图3 GB1986子页面在图3页面下，按选择键移动光标至停升电压，按 ＋ 或 - 键设置停升电压 ，其默认值是60 kV，可选范围10 kV～80 kV（增量Δ＝10 kV）。选择好停升电压后，按选择键移动光标至杯位选择，按确认键进入杯位选择子页面（图4）。图4 杯位选择子页面在图4页面下，按选择键移动光标至不同杯位，按×或√键定义工作杯号，默认值是全选（即各杯位均为√）。

绝缘油介电强度测试仪 按此键进入杯位选择子页面，具体操作见六、操作步骤图解3.的相关内容。7. 对于该机型，每杯多6次的平行测定击穿电压值等参数将自动存储。测量完毕后屏幕将显示测试完毕给予提醒，按 确认 键返回到开机页面（图1）。按 打印 或 显示 键，进入油样单次测量击穿电压值、算数平均值及测量日期和时间的显示子页面（图7～9）。图7 图9注意：在显示子页面，按选择键可以顺序显示六个界面。其中前三个界面没有测量时间的数据显示，为临时数据组，关机后将丢失。而后三个界面有测量时间数据显示，为存储数据组，关机后不会丢失。如果样品油杯测定超过三个，则系统将按时间分组，记录显示近的三组数据。在显示子页面，按打印键打印所选页面的存储数据，按确认键返回主页面 。七、注意事项1. 使用本仪器前，一定要详细阅读本操作手册；2. 仪器操作者应通晓电气设备或分析仪器的一般使用常识；3. 本仪器在户内外均可使用，但应避开雨淋、腐蚀性气体、高浓度尘埃、高温或阳光直射等场所；4. 油杯应该保持洁净。在停用期间，应加入足够量干燥合格的绝缘油浸泡，保持油杯不受潮及电极氧化；5. 电极连续使用一个月后，应例行检查和维护。检验并调整电极间隙，使其恢复标准值；放大镜观察电极表面是否出现暗斑，若有此现象，应用绸布擦拭电极表面，使其恢复原状；6. 仪器的维修和调试须由专业人员完成；7. 接通电源前，应仔细检查连接线是否牢固，仪器外壳必须可靠接地！
