变频串联谐振耐压试验装置视频-山西省晋城市天正华意变频串联谐振耐压试验装置可服务区域泽州|阳城|运城|晋中|大同|阳泉|忻州|临汾等

,天正华意电气设备(晋城市分公司)tianzh3611坚信,不仅仅是一个简单的商品,它承载着我们对品质的坚守和对用户的深厚情感。联系人:杨经理,地址:[平度市平安路2号]。

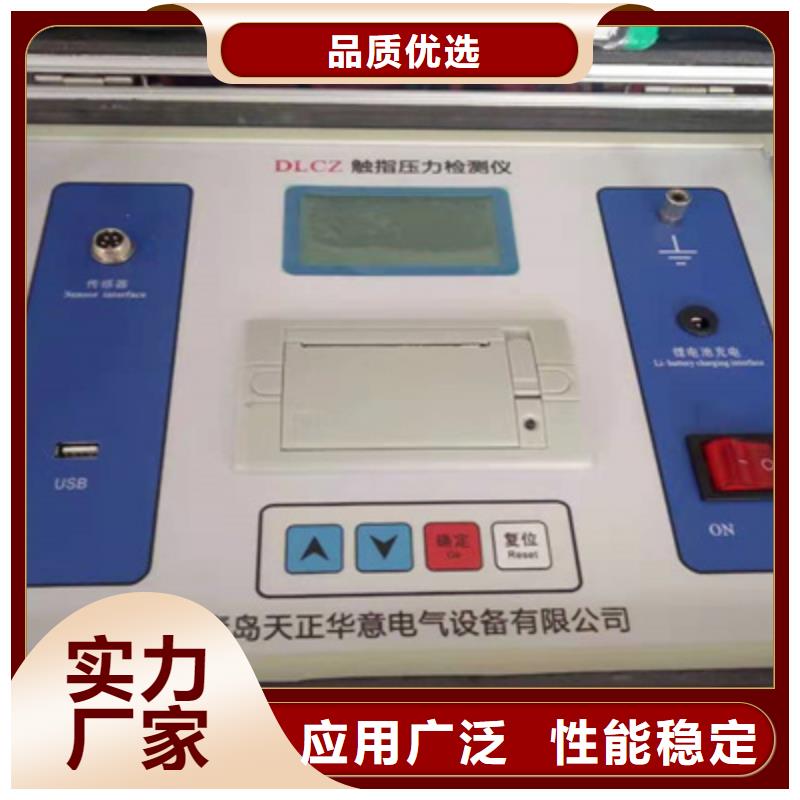

触指压力测试仪目录一、概述 1二、结构特征 2三、技术特性 4四、仪器使用及操作 6五、测量操作 10六、故障分析及排除 10七、日常维护与保养 13一、概述随着高压开关柜的广泛使用及不断发展，开关柜梅花触头的发热问题也越来越受到运行单位的广泛关注。通常梅花触头和开关本体及静触头接触好坏和夹紧弹簧有直接关系。当弹簧压力不够时，会造成触指局部过热，使触指弹簧退火而出现疲软。疲软的弹簧使触指和触头间的接触压力继续降低，接触状态变得更差，促使发热更加严重，触指弹簧进一步退火，从而进入一种恶性循环。使发热发展成为过热状态，造成绝缘损坏，引起电弧放电造成开关柜的烧毁。由于开关柜母线室是连通的，当一个间隔故障时，电弧侵犯邻柜甚至会造成“火烧连营”的事故，扩大事故范围和影响。常规检查时只能凭经验判断弹簧有无损伤，但无法准确测量出触头的压紧力。我公司根据多年经验，针对以上问题研发生产出了高压开关柜触头压力测量仪。该测量仪器广泛应用在各种高低压开关和开关柜的制造厂及运行现场。该测量仪无需对梅花触头弹簧进行拆解便可对高压开关柜内部的梅花触头进行力学性能检测，用以解决实际生产中只能对单个紧固弹簧进行力学检测，而不能对装配后的触头进行检测的难题。

触指压力测试仪操作界面五．工作原理模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从10到9999ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定（程序根据动作电压设定）。本装置上电后，模拟断路器A、B、C三相是处于分闸状态，分闸指示灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。六．使用说明界面功能介绍：1．合闸时间设定： 三相合闸时间可通过输入框直接输入，范围为:10-9999ms。任意设置误差不超±2ms，通过分别设置A、B、C三相合闸时间，可以模拟断路器三相不同期。2．分闸时间设定：三相合闸时间可通过输入框直接输入，范围为:10-9999ms。任意设置误差不超±2ms。3．输入控制状态： 显示输入端子输入状态。4．输出断路器状态：显示模拟断路器输出状态。5．手动操作开关： 可通过开关直接控制模拟断路器动作，按下开关后，模拟断路器经过延时动作。6．电压设定：设定机带程控稳压电源输出电压，此电压也是模拟断路器跳合闸线圈动作电压，程序根据此电压自动计算出，模拟断路器的动作电流。共分5档用户自己选择所需电流。7．故障模拟(断路器失灵)开关：当按下此按钮后，断路器模拟装置失灵，虽然接到跳闸命令，但不跳闸，电流线圈中有电流，并保持1s后电流消失，间隔20s后自动恢复到有电流状态。此时触摸屏显示故障提示。

触指压力测试仪如下图：如果主轴不是梅花状的，就用下面方式安装，如下图：如果找不到拐臂，安装在分合指式针处，先把分合指式针卸掉，再把传感器连接头拧上去即可。户外真空开关及六氟化硫安装示意图：SF6断路器的拐臂有角位移传感器连接口，将U型口对应在螺杆孔固定，再用万向节再固定传感器。如下图：3、线接好后进入测试界面，如下图：4、选择菜单进行测试开始合闸综合测试：在分闸状态进行合闸试验，进入此界面后等待合闸数据采集,请把电流钳打在100mv档位测量。开始分闸综合测试：在合闸状态进行分闸试验，进入此界面后等待分闸数据采集，请把电流钳打在100mv档位测量。储能实验测试：分析储能电机电流和时间，请把电流钳打在10mv档位测量。震动实验测试：分析断路器触头状态。(此功能附件为选配)5、下图为三线圈断路器分闸数据图片：七、计算机专用数据管理软件：数据测试完成后，通过U盘把数据上传到计算机进行分析、保存、打印管理，
