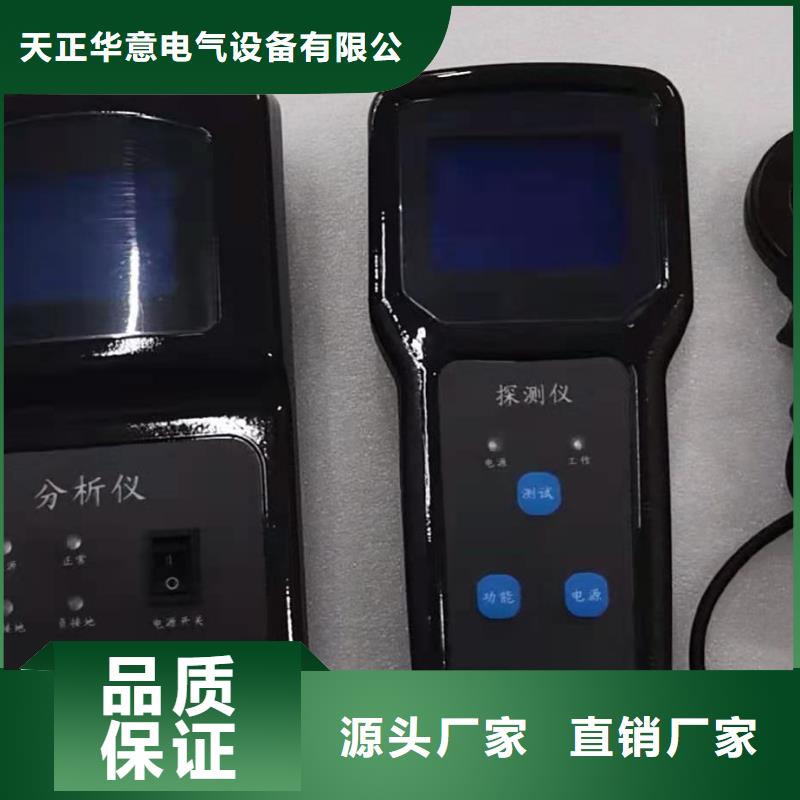

澳门直流系统接地故障定位仪 设备特点（1）高可靠性的设计装置采用进口32位微控制器做主系统，硬件设计严格遵照电力及电磁兼容相关标准进行，内部采用多处冗余方式保证装置与被测设备的可靠性。（2）精密选材装置采用高精度采集器作为信号采集单元，电压采样采用高精度的进口模数转换芯片，电压与阻抗的测量准确；（3）人性化的人机交互界面“分析仪”与“探测仪”均采用TFT液晶显示屏供用户查看信息；操作简单快捷，在实现对不同支路的检测时，只需要按一次启动键即可完成；测试结果显示直观明了，测试结果可通过多种显示形式呈现给用户，包括接地与否，波形曲线，绝缘等级，绝缘阻抗，漏电流大小，方向信息等。（4）智能化的检测识别系统“分析仪”可以自动识别系统电压等级；“分析仪”可判断环网故障类别；“探测仪”与“分析仪”信息同步一次之后，不受检测距离的影响；“探测仪”在进行检测时，采集器既可钳单根电源线，也可钳多根电源线，提高检测效率；“探测仪”检测完成之后，如被测支路有环网或绝缘故障，会判断出故障点相对测试点的方向信息。（5）完备的测试功能与处理故障能力“分析仪”与“探测仪”之间内置了无线数传模块进行通信，测试功能与显示信息完备，可以处理直流系统中的各类环网及绝缘故障情况。“分析仪”具备“调幅”、“波形”、“模式”多种组合工作模式选择功能，可适应各种复杂的应用环境。

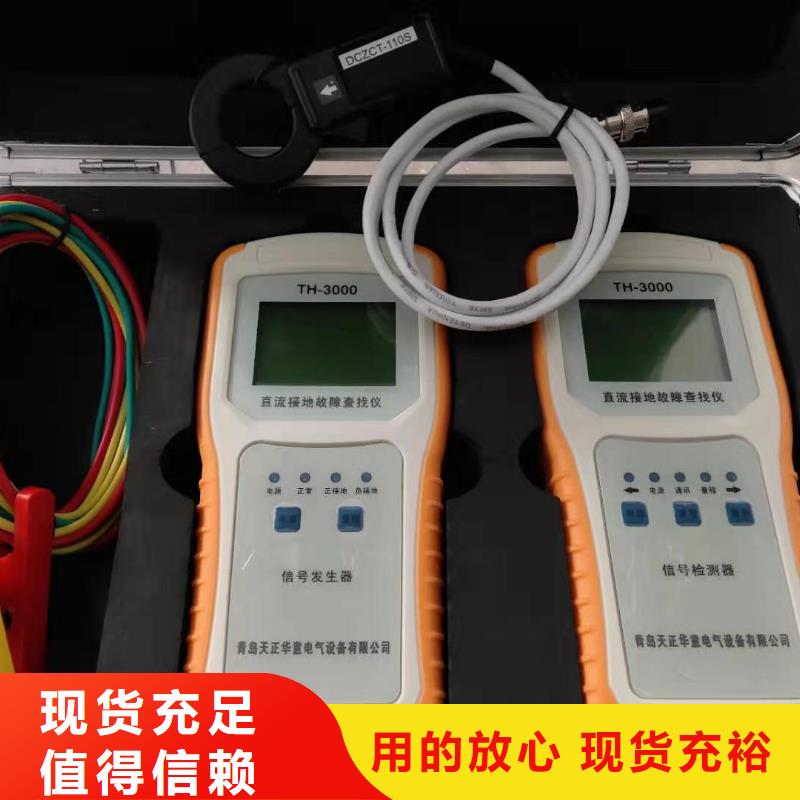

澳门直流系统接地故障定位仪 检测时，应使信号发生器始终接在直流支路的电源端，而故障检测器和钳表始终在直流支路的负荷端进行检测。6.2 高检测效率，钳表钳一扎回路出线：在直流配电屏的屏面上的各个保险的出口线（捆成一扎）上，如果检测结果为“非接地”说明该扎直流电源的回路均无接地故障。如果该扎线检测结果有“接地”，再分别钳各个回路，检测方法同上。假设检测出第N馈线支路有故障后，欲进一步寻找馈线支路以下的各个分支路时，可继续按照上述步骤，用钳表对各个分支路进行检测。6.3 故障进一步定位：检测出接地支路后，对具体接地故障点进行定位检测。用户在检测时，可以采取二分法进行故障区域的检测定位。在每次检测后，故障区域均按二分取点方式进行下一次的检测定位，以便迅速地检测出具体的接地故障点；假设在A处检测时有接地状况，在B处检测时没有接地状况，就可以判断接地故障点在A-B之间。同时可根据馈线电缆走向和设备连接情况，对故障支路的各个馈线入口分别进行检测，找出故障支路，进一步将故障定位。6.4 利用“绝缘量化指数”检测多点接地：系统有多个接地故障，或者正、负直流母线均有接地故障，在各回路的检测中，装置会自动探测出接地故障较严重的支路，然后检测出接地故障点。检测中分析检测结果，接地故障较严重的（正或负）接地故障。也可利用“绝缘程度条”和参考“绝缘程度百分比”的量化指数，比较测试结果的微小差异。该故障排除后再进行其他支路的检测，并将接地故障点逐一检测排除。

澳门直流系统接地故障定位仪直流互窜检测原理图如下：2.2.3 交流窜电查找原理系统分析仪与被测直流母线相连，分析仪实时检测直流系统中的交流电压分量，如果检测到直流系统中的交流电压分量超过整定值，则判断直流系统中存在交流窜电故障。交流窜电故障点的查找过程与绝缘故障点的查找过程一样。三、功能特点3.1主要功能介绍（1）．系统对地电压测量功能，仪器可测量系统正对地电压，负对地电压，系统电压，可实现0—300V的电压监测范围；（2）．系统绝缘阻抗测量功能，仪器可测量系统正对地绝缘阻抗，负对地绝缘阻抗，平衡桥大小检测，测量范围0—999.9KΩ；（3）．交流窜电检测功能，仪器可判断直流系统中的交流窜电故障，并可测量直流系统中窜入的交流电压值，交流电压测量范围为0—280V；（4）．系统分布电容测量功能，仪器可测量系统的分布电容并实时显示；（5）．环网检测及定位功能，仪器可以检测两段母线中存在的各种环网故障，包括正极环、负极环、两极环及异极环等，并可通过波形显示及方向显示来实现环网故障点的定位；（6）．装置具有调幅、复位、电流波形选择和工作模式选择功能，可实现高阻环网故障的查找定位。（7）．支路绝缘阻抗测量及绝缘故障定位功能，仪器测量每条支路对地绝缘阻抗大小，并可通过波形显示及方向显示实现绝缘故障点的定位；（8）．故障电流频谱分析功能，装置通过快速FFT变换实现电流变化的频谱分析功能，有效提取被测电流频点的信号幅值，提高检测精度；（9）．电流表功能，装置可做高精度电流表使用，电流测量分辨率可达0.01mA；（10）．波形曲线显示及方向显示功能，在使用探测仪对被测支路进行检测时，显示屏会以波形曲线形式显示被测支路电流变化情况，方便使用者快速准确地实现故障点的查找,有环网故障及接地故障时显示故障点方向]
